Пройдите мимо любого здания со стеклянным фасадом в ясный полдень, и вы почувствуете проблему. Солнечный свет проходит через остекление, попадает на внутреннюю поверхность и превращается в тепло, которое затем должна удалить система охлаждения. Архитектурная затенение — это практика прерывания этой последовательности до ее начала. Это также один из немногих дизайнерских решений, который повышает комфорт жильцов, снижает потребление энергии и в то же время придает фасаду характер.
В этом руководстве рассматривается, как стратегии затенения меняются в зависимости от ориентации, где ткани с покрытием и сетчатые экраны сочетаются с жалюзи и ребрами, а также что стоит проверить, прежде чем выбирать ткань для установки постоянного затенения.
Как архитектурное затенение влияет на здание
Затеняющее устройство перехватывает прямое солнечное излучение до того, как оно достигнет остекления или стены. Далее следуют три преимущества. Во-первых, снижается приток солнечного тепла, поэтому охлаждающая установка может быть меньше по размеру и работать меньше часов в год. Во-вторых, блики контролируются, что имеет большее значение, чем многие ожидают в офисах, классах и палатах, где экраны и рабочие поверхности расположены близко к окнам. В-третьих, сам фасад и материалы, стоящие за ним, защищены: покрытия, герметики и внутренняя отделка стареют медленнее, если не подвергаются воздействию прямых солнечных лучей.
Затенение – это не просто вопрос покрытия стекла. Хорошо продуманное устройство блокирует летнее солнце под большим углом, пропуская зимнее солнце под низким углом, и при этом пропускает достаточно дневного света, чтобы пространство казалось открытым. Перезатенение — настоящий режим отказа: в комнатах становится темно, включается искусственное освещение, а энергия, сэкономленная на охлаждении, снова тратится на лампы.
Почему ориентация определяет каждое решение по затенению
Поскольку солнце следует по предсказуемому пути, ориентация расскажет вам больше о правильной реакции затенения, чем любой другой фактор. В таблице ниже суммирована логика, которую большинство дизайнеров применяют в северном полушарии; в южном полушарии север и юг просто меняются ролями.
| Ориентация фасада | Солнечный вызов | Подход к затенению, который обычно работает |
|---|---|---|
| Юг | Высокое летнее солнце, низкое зимнее солнце | Стационарные горизонтальные жалюзи, свесы или решетчатые навесы, рассчитанные на проникновение зимнего солнца. |
| Восток и Запад | Низкоугольное солнце утром и ближе к вечеру | Вертикальные ребра, глубокие люки, подвижные сетчатые рулонные сетки или раздвижные текстильные панели. |
| Север | В основном рассеянный свет плюс низкое летнее солнце перед восходом и закатом солнца. | Минимальное затенение; световые полки и локальный контроль бликов там, где это необходимо |
| Мансардные фонари и атриумы | Солнце высоко над головой большую часть дня | Внешние жалюзи, тканевые навесы или натяжные экраны над остеклением. |
Восточные и западные возвышения являются трудными. Солнце приходит почти горизонтально, поэтому простой навес мало что дает, и солнечное усиление совпадает с самой жаркой частью дня. Именно здесь свое место заслужили подвижные экраны и сетчатые ткани, поскольку их можно разворачивать, когда солнце низко, и убирать, когда его нет.
Сравнение фиксированного, подвижного и текстильного затенения
Стационарные устройства
Жалюзи, навесы, свесы и глубоко утопленные проемы не имеют движущихся частей, двигателей и договора на техническое обслуживание. Они являются выбором по умолчанию для общественных зданий, где надежность имеет значение, и их размеры можно точно определить на основе данных о солнечном свете. Их слабость – негибкость: они настроены на одно расчетное условие и не могут реагировать на изменения погоды, времени года или использования помещения.
Рабочие и выдвижные системы
Рулонные шторы, раздвижные экраны, выдвижные навесы и вращающиеся ребра могут регулироваться жильцами или системой управления зданием. Они хорошо справляются с изменением угла наклона солнца и могут быть отодвинуты назад, когда дневной свет или вид важнее, чем приток тепла. Компромисс одинаково очевиден: двигатели, гусеницы, датчики и система требуют обслуживания, а неисправный экран — это очень заметная неисправность.
Тканевая и эластичная шторка
Текстиль с покрытием находится между этими двумя позициями. Натяжной мембранный навес охватывает большую площадь с очень небольшим количеством опор, поэтому он может затенять площадь, пешеходную дорожку, автостоянку, вестибюль стадиона или привокзальную площадь аэропорта, не заполняя пространство колоннами. Материал легкий, при транспортировке складывается и может принимать изогнутые формы, которые затвердевают после предварительного напряжения ткани. Мембраны с покрытием плотностью от 950 до 1250 г/м2 являются обычным выбором для постоянных наружных конструкций, поскольку покрытие устойчиво к ультрафиолетовому излучению и загрязнению в течение многих лет, а не сезонов.

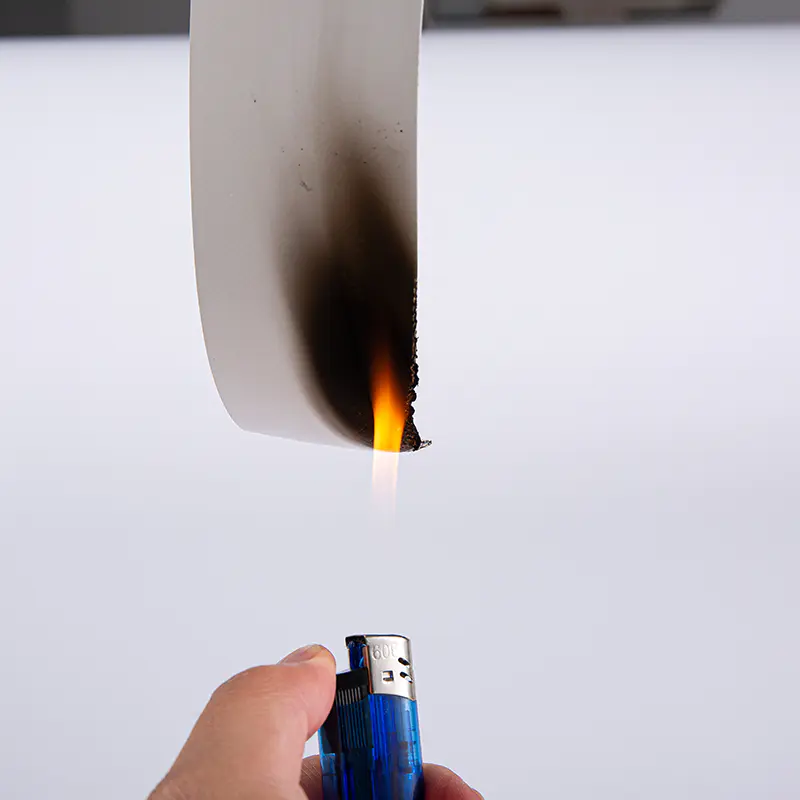

Растяжимая мембранная ткань из ПВДФ 1100 г R-515 Мембрана из полиэстера с ПВХ-покрытием плотностью 1100 г/кв.м и лаком ПВДФ для постоянных натяжных конструкций, обладающая высокой прочностью и самоочищающимися свойствами. Посмотреть продукт → Сетчатые экраны: затенение без потери обзора
Не каждая проблема с затенением требует прочной крыши. Там, где внешний вид или ветерок имеют большее значение, чем максимальный контроль над солнечным светом, лучшим решением часто является экран из тканой сетки. Ключевым показателем является коэффициент открытости, который представляет собой процент открытой поверхности ткани. Сетка с открытостью примерно от 30 до 50 процентов фильтрует полезную долю прямого излучения и смягчает блики, в то же время позволяя пассажирам видеть линию горизонта и пропуская воздух, что также снижает давление ветра на крепления и опорную раму.
Две сетки с покрытием могут выглядеть одинаково в книге образцов и совершенно по-разному вести себя на фасаде, поскольку переплетение, плотность покрытия и качество поверхности - все это влияет на то, как экран фильтрует свет. Краткий обзор как классифицируются и используются сетчатые ткани Стоит прочитать, прежде чем составлять список материалов для солнечного экрана.
400G полиэфирная сетка с ПВХ-покрытием для наружного навеса Полиэфирная сетка с ПВХ-покрытием плотностью 400 г/кв.м. для наружных навесов от солнца, с воздушным потоком, различными цветами и настраиваемыми размерами для проектов защиты от солнечных лучей. Посмотреть продукт → Штриховка как вторая кожа на фасаде
Другое использование сетки с покрытием связано не столько с остеклением, сколько с самой стеной. Натянутый слой сетки, удерживаемый на небольшом расстоянии перед фасадом, создает вентилируемую вторую кожу. Он затеняет стену от прямых солнечных лучей, поэтому температура поверхности остается ниже и в конструкции сохраняется меньше тепла; скрывает служебное оборудование, водосточные трубы и вентиляционные жалюзи; и это придает большому плоскому возвышению некоторую глубину и узор. Поскольку сетка открыта, стена за ней все равно может высохнуть, а экран добавляет к раме очень небольшой вес.
400G сетчатая ткань из ПВХ для отделки наружных стен Полиэфирная сетка с ПВХ-покрытием плотностью 400 г/м² для вентилируемых фасадов зданий, сочетающая в себе устойчивость к атмосферным воздействиям, прочность на разрыв и воздухопроницаемость, для наружной отделки стен. Посмотреть продукт → Сравнение основных семейств затеняющих тканей
Большинство затеняющих тканей имеют один и тот же скелет: тканая основа из полиэстера , сплошной или сетчатый, с полимерным покрытием, которое скрепляет ткань и защищает ее от солнечного света и воды. На этапе спецификации важны химический состав покрытия, вес ткани и открытость.
| Семейство тканей | Типичный вес | Лучше всего подходит для | Чему это способствует |
|---|---|---|---|
| сетчатая ткань с ПВХ-покрытием | 280–400 г/м2 | Ролеты, солнцезащитные экраны, фасадные экраны | Открытость, антибликовость, ветропроницаемость |
| Ткань для шатров и палаток с ПВХ-покрытием | 650–850 г/м2 | Тенты, навесы, крыши для мероприятий и рынков | Водонепроницаемость, возможность блокировки, сварные швы. |
| ПВДФ или акриловая архитектурная мембрана | 950–1250 г/м2 | Постоянные натяжные затеняющие конструкции | Долговременная устойчивость к ультрафиолетовому излучению, высокая прочность на разрыв, легко очищаемая поверхность. |
Практический контрольный список спецификаций
Независимо от того, окажется ли экран на окне школы или на остановке транспорта, одни и те же вопросы, как правило, решают, будет ли инсталляция выглядеть по-прежнему спустя пять лет.
- Начните с данных о траектории солнца для реального объекта, а не с фотографии другого проекта.
- Прежде чем остановиться на цвете, определите необходимый коэффициент открытости или светопроницаемость.
- Заранее решите, должна ли сетка быть выдвижной, и одновременно запланируйте доступ для обслуживания.
- Спросите о типе и весе покрытия, а не только об общем весе ткани. Две ткани одинаковой плотности могут стареть по-разному.
- Проверьте прочность швов на растяжение, разрыв и ветровую нагрузку в точках крепления.
- Подтвердите соответствие огнестойкости местным нормам и получите письменные доказательства испытаний.
- Планируйте очистку с самого начала: мягкое моющее средство, мягкая щетка, отсутствие агрессивных растворителей и визуальная проверка натянутых кромок два раза в год.
Что мы видим со стороны завода
Наш собственный опыт в этой области начался в 2010 году в Хайнинге, где ткани на основе полиэстера покрываются ПВХ, ПВДФ и акриловыми системами для мембранных конструкций, палаток, навесов и промышленных экранов. На этой стороне цепочки поставок наиболее распространенной ошибкой является указание ткани по фотографии или только по весу. Вес говорит вам, сколько материала в нем; здесь ничего не говорится о том, как было составлено покрытие, насколько плотно была сплетена основная ткань или как будут обработаны края.
Если проект затенения находится на ранней стадии, то ориентация, расстояние между точками крепления и желаемая открытость — это детали, которые стоит определить в первую очередь. Для тех, кто хочет напрямую сравнить характеристики, ткани с покрытием, которые мы производим охватывают все три семейства, описанные выше, и физические образцы остаются самым быстрым способом увидеть, как сетка или мембрана ведут себя в реальном свете.
Архитектурное затенение редко сводится к одному продукту. Сначала все сводится к геометрии, а затем к материалу, который и десятилетие спустя все еще будет выполнять свою работу. Правильно определите ориентацию и открытость, и остальная часть спецификации станет значительно проще.
