Тканевый фасад — одна из тех идей, которые выглядят легко и совсем не так. Пройдите мимо вестибюля стадиона, лестницы на автостоянке или новой транспортной развязки, и вы часто увидите тугую, слегка изогнутую оболочку из ткани с покрытием, выполняющую работу, которую раньше выполняли кирпичные, стеклянные или алюминиевые панели - затенение, экранирование, выветривание и придание формы зданию одновременно.
В этом руководстве рассказывается о том, что на самом деле представляет собой тканевый фасад, о системах, используемых для его создания, о текстиле, скрывающемся за поверхностью, а также о практических моментах, которые стоит проверить, прежде чем указывать. Целью является создание рабочей картины, а не коммерческого предложения, независимо от того, занимаетесь ли вы проектированием, проектированием или покупкой материала.
Что на самом деле представляет собой тканевый фасад
Текстильные фасады относятся к более широкому семейству, называемому текстильной архитектурой. Принцип прост: технический текстиль удерживается под натяжением стальной или алюминиевой опорной конструкции, и эта ткань становится ограждающей поверхностью. За ним нет жесткого заполнения. Форма определяется тем, как мембрана разрезается, подвергается предварительному напряжению и закрепляется.
Доминируют две структурные идеи. В первом случае ткань натягивается на поверхность двойной кривизны между мачтами, тросами или арками — классическая натяжная мембрана. Во втором случае плоские или одинарные изогнутые панели натягиваются внутри рам и фиксируются обратно к зданию, как облицовка. Оба читаются как ткань с улицы, но ведут себя совершенно по-разному с точки зрения размаха, движения и детализации.
То, что делает фасад, выходит далеко за рамки декора. Правильно спроектированная обшивка переносит ветровую нагрузку обратно на конструкцию, отводит дождевую воду, фильтрует дневной свет и, при использовании материалов с открытым переплетением, пропускает воздух. Это легкая ограждающая конструкция здания, а не баннер, висящий на стене.
Три способа построить тканевый фасад
Большинство проектов основываются на одном из трех подходов, а иногда и объединяют их на одном уровне. Таблица ниже — это быстрый способ узнать, какой из них подходит для данного брифа.
| Система | Как это работает | Где это подходит |
|---|---|---|
| Натяжной мембранный фасад | Ткань с покрытием, предварительно напряженная до двойной изогнутой поверхности над мачтами, арками или тросами. | Входы, павильоны, автостоянки, вестибюли стадиона |
| Фасад из текстильных панелей | Плоские или одногнутые панели, натянутые в алюминиевые рамы и прикрепленные к конструкции. | Ремонт, показ, облицовка, вывески. |
| Открытый сетчатый фасад | Тканая сетка с ПВХ-покрытием, с контролируемым коэффициентом раскрытия, натянутая или в рамке. | Солнцезащитные навесы, защита от бликов, парковочные конструкции, отделка стен |
| Пневматическая подушка фасада | Надувные подушки из пленки или ткани, удерживаемые рамой или тросовой сеткой. | Фасады и крыши, где требуется высокая прозрачность |
Панельные системы, как правило, подходят для ремонта, поскольку рамы следуют регулярной сетке, а отдельные панели можно заменять, не затрагивая остальные. Работа с растяжением требует от инженера большего, но вознаграждает его свободой формы и длинными свободными пролетами. Сетка, как правило, является наиболее экономичным способом сократить приток солнечной энергии на застекленном фасаде, не перекрывая при этом вентиляцию полностью.
Почему дизайнеры продолжают возвращаться к тканевым фасадам
- Малый вес. А мембрана из полиэстера с покрытием весит меньше, чем остекление или сборные железобетонные панели, поэтому несущие стальные конструкции могут быть намного легче. В существующих зданиях именно это часто является причиной того, что проект реализуется, а затем откладывается.
- Дневной свет без бликов. Полупрозрачные мембраны рассеивают свет в пространство позади, смягчая резкий контраст, который создается необработанным стеклом.
- Защита от ультрафиолета и атмосферных воздействий. Кожа с покрытием блокирует большую часть ультрафиолетового излучения, что защищает внутреннюю отделку, мебель и пассажиров.
- Тепловая выгода. Слои затенения и вентилируемые полости снижают нагрузку на охлаждение, хотя реальная экономия во многом зависит от ориентации и детализации, поэтому моделируйте конкретный случай.
- Форма свободы. Изгибы, конусы и антикластические поверхности естественны для натянутой ткани, что дорого или невозможно при жесткой обшивке.
- Скорость и стоимость. Мембраны свариваются на заводе и быстро устанавливаются на месте, что сокращает этап строительства, подверженный воздействию погодных условий.
- Ремонтопригодность. Благодаря хорошей детализации и разумному режиму очистки ПВХ-мембрана с хорошим покрытием служит долгие годы, а поврежденные панели можно заменять по отдельности.
Материалы, стоящие за мембраной
Почти каждый тканевый фасад, который вы видите на коммерческих объектах, начинается с тканой полиэфирной основы. Ткань обеспечивает прочность на разрыв; покрытие сделает все остальное. ПВХ — это «рабочая лошадка»: он делает ткань водонепроницаемой, свариваемой и прочной. Поверх него наносится тонкий верхний слой, обычно ПВДФ или акрил, который обеспечивает поверхность, устойчивую к загрязнениям, ультрафиолету и выцветанию.
Разрыв между обычным фасадом и фасадом, который спустя десятилетие все еще выглядит эффектно, часто заключается в верхнем слое и весе покрытия. Более тяжелые покрытия обеспечивают лучшую стойкость к истиранию и прочность сварки, в то время как покрытие из ПВДФ обычно сохраняет цвет и удаляет грязь лучше, чем базовое акриловое покрытие, и стоит дороже.
1100G ПВДФ 张拉膜面料 1100 г/м², ПВХ, ПВХ, ПВДФ, прочный материал.度、透光与焊接，适合作为大跨度张拉膜结构的选型起点。 Посмотреть продукт → Для работ с большими пролетами растяжимая мембранная ткань из ПВДФ плотностью 1100 г/м2 является обычной отправной точкой: она сочетает в себе прочность, прозрачность и вес, а также надежно сваривается в заводских условиях. Там, где нагрузки поднимаются или пролеты растягиваются, технические характеристики обычно переходят на более тяжелую архитектурную мембрану.
Стекло с покрытием из ПТФЭ и пленка из ЭТФЭ относятся к одному и тому же вопросу и часто сравниваются с ПВХ. Каждый из них предлагает свой компромисс в отношении прозрачности, самоочистки и стоимости, и его стоит рассмотреть, прежде чем проект замерзнет.
Подбор текстиля к работе
Сам по себе вес не скажет вам, подойдет ли ткань к фасаду. Тип покрытия, пряжа, переплетение, обработка поверхности и огнестойкость — все это имеет значение и взаимодействует друг с другом. В таблице ниже показано, как на практике совпадают общие спецификации.
| Типичная спецификация | Основа и покрытие | Использование фасада |
|---|---|---|
| Строительная мембрана плотностью 950 г/м² | Основание из полиэстера с покрытием ПВДФ и акрилом. | Среднепролетные навесы, меньшие натяжные фасады |
| Натяжная мембрана плотностью 1100 г/м² | Основа из полиэстера, верхнее покрытие из ПВДФ. | Натяжные фасады, входные конструкции, тентовые крыши |
| Архитектурная мембрана плотностью 1250 г/м² | Основа из полиэстера, толстое верхнее покрытие из ПВДФ. | Длиннопролетные мембраны с высокой нагрузкой для стадионов и транспорта |
| сетка с покрытием 400 г/м² | Полиэфирная сетка, покрытие ПВХ. | Солнцезащитные экраны, защита от бликов, отделка наружных стен. |

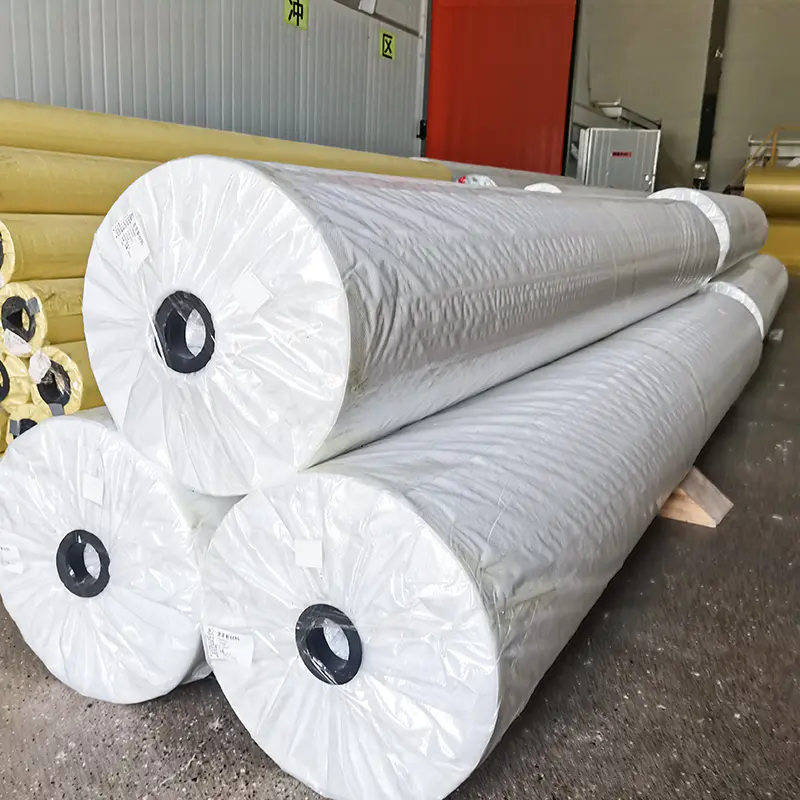

1250G ПВДФ 1250 г/м², TiO₂ и ПВДФ, защитная пленка B1, 7300 Н/7000 Н, 5 см. Посмотреть продукт → Чтение технических данных — это одно; сопоставление его с реальной высотой — другое. Попросите образцы конкретной партии, проведите пробную сварку и проверьте, как ведет себя материал при складывании, зажиме и натягивании за угол. Эти небольшие тесты выявляют большинство проблем задолго до установки.
Затенение, блики и открытость
Сетка – тихий герой тканевых фасадов. Поскольку переплетение не полностью закрыто, ткань имеет коэффициент открытости — долю открытой площади в материале. Это единственное число определяет, насколько вы можете видеть, сколько солнечной радиации проходит и какое давление ветра оказывает фасад.
Если вы хотите углубиться в физику, это объяснение как фактор открытости меняет производительность и видимость является полезной отправной точкой. Короче говоря, низкий коэффициент открытости дает более плотный экран и более сильный солнечный контроль, но он снижает обзор наружу и может создавать ощущение замкнутости изнутри. Более высокая открытость сохраняет обзор и позволяет воздуху двигаться за счет эффективности затенения.
ПВХ 400G 涂层聚酯遮阳网布 400 г/м², ПВХ, материал B2, цвет B2. ，适合西晒玻璃、植物屏或停车楼等半通透遮阳场景。 Посмотреть продукт → Сетка среднего класса с покрытием часто является компромиссом, который подходит для остекления, выходящего на запад, экранов для растений или настила автостоянки. Проницаемые поверхности также уменьшают давление ветра, поэтому рамы и анкеры могут быть легче, чем те, которые необходимы для герметичной мембраны.
Что проверить, прежде чем указать
- Прочность на растяжение и разрыв в заданном диапазоне с данными испытаний в реальном диапазоне рабочих температур, а не только при 20°C.
- Адгезия покрытия и прочность сварных швов — качество фасада зависит от качества его швов.
- Классификация пожарной безопасности для рынка, на котором вы строите, включая любые требования к дыму или каплям.
- Сохранение цвета и блеска под воздействием УФ-излучения, в идеале подкрепленное ускоренным воздействием атмосферных воздействий.
- Детализация кромок, углов и проемов, именно здесь начинается большинство неудач.
- Движение: мембраны дышат температурой и ветром, поэтому крепления должны это учитывать.
- Техническое обслуживание: частота чистки, стратегия доступа, а также возможность повторного покрытия или замены материала панель за панелью.
Где лучше всего подходят тканевые фасады
Текстильные шкуры завоевывают свое место на транспортных развязках и многоэтажных парковках, где вентиляция и дневной свет имеют большее значение, чем теплоизоляция. Они подходят для залов стадионов, спортивных залов и тренировочных комплексов, парковых павильонов и ландшафтных сооружений, школьных дворов и крытых дорожек, экранов для розничной торговли и выставочных залов, а также для вентилируемых экранов, скрывающих производственные помещения в промышленных и логистических зданиях.
Они менее удобны там, где требуется настоящая акустическая изоляция, надежное ограждение или полное затемнение. В этих случаях ткань обычно работает как второй слой поверх обычной стены, а не как единственный барьер.
Партнер, который знает покрытие
Мы занимаемся тканевым покрытием с 2010 года, производя полиэстер с ПВХ-покрытием, сетку ПВХ, сетку ТПУ и архитектурные мембраны на нашей базе в промышленном парке Цяньцзян в Хайнине. Большая часть того, что мы поставляем, попадает в натяжные конструкции, навесы и затеняющие экраны, поэтому вопросы, которые мы слышим чаще всего, носят практический характер: какой вес в граммах, какое верхнее покрытие, как сваривается материал и как он будет выглядеть после нескольких лет на солнце.
Вы можете просматривать наш ассортимент архитектурных мембран и сетчатых тканей чтобы увидеть сравнение спецификаций, и наша команда будет рада обсудить вес в граммах, верхние покрытия и испытания сварки, прежде чем будет зафиксирована спецификация. Отправка образца детали, которая вас беспокоит, обычно происходит быстрее, чем длинная ветка электронной почты.
Тканевые фасады вознаграждают за раннее сотрудничество. Привлеките к обсуждению подрядчика мембраны и поставщика материала, пока геометрия еще гибкая, а детали — зажим, дренаж, деформационные соединения, стратегия замены — имеют тенденцию вставать на свои места естественным образом. Оставьте их до тендера, и те же самые детали станут дорогостоящими проблемами, которые нужно решать на месте.
Если вы обдумываете варианты предстоящего возведения, начните с трех вопросов: что нужно сделать для фасада, как долго он должен прослужить и кто будет его обслуживать. Ответы сузят выбор материала быстрее, чем любой каталог.
